CNC rennibekkur vélareru mikið notaðar í nútíma framleiðslu til að framleiða nákvæma sívalningshluta eins og stokka, bushings og snittari hluti. Nákvæmni þeirra og skilvirkni stafar af samræmdri notkun margra lykilhluta innan vélarinnar.
Skilningur á hlutum CNC rennibekksvélar hjálpar rekstraraðilum og verkfræðingum að stjórna vinnsluferlum betur og viðhalda stöðugri framleiðslu. Í þessari handbók munum við kynna helstu þætti CNC rennibekksins og útskýra hvernig hver hluti stuðlar að nákvæmum beygjuaðgerðum.
Hvað er CNC rennibekkur?
CNC rennibekkur er tölvustýrð-vél sem notuð er til að framleiða sívala hluta með því að snúa vinnustykkinu á meðan skurðarverkfæri fjarlægir efni. Vélin fylgir forrituðum leiðbeiningum til að framkvæma nákvæmar og endurteknar vinnsluaðgerðir.
Ólíkt hefðbundnum handvirkum rennibekkjum nota CNC rennibekkir CNC stýrikerfi til að stjórna snúningi snúnings, hreyfingu verkfæra og skurðarbreytum sjálfkrafa. Þetta gerir framleiðendum kleift að ná meiri nákvæmni, betri yfirborðsáferð og stöðugri framleiðslu.
CNC rennibekkir eru almennt notaðir til að snúa, snúa, þræða, bora og bora, sem gerir þá nauðsynlegan búnað í atvinnugreinum eins og bifreiðum, geimferðum, lækningatækjum og almennri vélaframleiðslu.
Helstu hlutar CNC rennibekksvélar
CNC rennibekkur er samsett úr nokkrum lykil vélrænum og stjórnunarhlutum sem vinna saman að því að framkvæma nákvæmar beygjuaðgerðir. Hver íhlutur hefur sérstakt hlutverk við að styðja við uppbyggingu vélarinnar, snúa vinnustykkinu, stjórna hreyfingu verkfæra og tryggja nákvæmni vinnslu. Skilningur á þessum hlutum hjálpar stjórnendum að bæta vinnslu skilvirkni og viðhalda stöðugleika vélarinnar.
Rúm
Rúmið er aðalbyggingarhluti CNC rennibekkjar. Það styður og stillir saman helstu íhluti, þar á meðal höfuðstokk, flutningskerfi og bakstokk. Vegna þess að allar vinnsluaðgerðir eru háðar stöðugleika vélarbyggingarinnar verður rúmið að veita mikla stífni og framúrskarandi titringsdeyfingu.
Flest CNC rennibekkir eru búnir til úr hágæða steypujárni vegna þess að það býður upp á sterkan burðarstöðugleika og góða dempunareiginleika. Vel-hönnuð rúm hjálpar til við að viðhalda jöfnun íhluta og dregur úr aflögun við mikinn skurð.
Helstu hlutverk rúmsins eru:
Styður alla helstu vélarhluta.
Viðhalda jöfnun milli snælda og verkfærakerfis.
Dregur í sig titring við vinnslu.
Að veita stöðugar leiðsögubrautir fyrir flutning vagna.
Stíf rúmbygging er nauðsynleg til að viðhalda-langtíma nákvæmni og áreiðanleika vinnslunnar.
Höfuðstokkur
Höfuðstokkurinn er staðsettur í öðrum enda CNC rennibekksins og þjónar sem aðalorkueining vélarinnar. Það hýsir nokkra mikilvæga hluti, þar á meðal snælda, legur, gírkassa og snældamótor. Höfuðstokkurinn er ábyrgur fyrir því að knýja snælduna til að snúa vinnustykkinu við beygjuaðgerðir.
Inni í höfuðstokknum er snældan studd af mikilli-nákvæmni legum til að tryggja stöðugan snúning á mismunandi hraða. Snældamótorinn veitir það tog og kraft sem þarf til að klippa ýmis efni.
Lykilhlutir inni í höfuðstokknum eru venjulega:
Snælda
Nákvæmar legur
Snælda mótor
Gírskiptikerfi eða gírkassi
Hágæða höfuðhönnun tryggir sléttan snúning snældu, minni titring og stöðuga vinnsluafköst.
Snælda
Snældan er einn mikilvægasti snúningshlutinn í CNC rennibekkvél. Það er fest inni í höfuðstokknum og knýr vinnustykkið beint við vinnslu. Spennan eða spennan er fest framan á snælduna til að halda vinnustykkinu örugglega.
Afköst snælda hafa mikil áhrif á gæði vinnslunnar. Þættir eins og snúningshraði, tog og snúningsnákvæmni ákvarða skurðargetu og yfirborðsáferð vélaðs hlutans.
Einkenni lykilsnælda eru:
Snældahraðasvið, sem hefur áhrif á skurðafköst.
Snúningsnákvæmni, sem hefur áhrif á vinnslu nákvæmni.
Stífleiki, sem hjálpar til við að draga úr titringi við klippingu.
Nútíma CNC rennibekkir geta notað mismunandi snældahönnun, þar á meðal -drifna snælda, bein-drifsnælda og innbyggða-vélknúna snælda.
Chuck
Spennan er fest á framhlið snældunnar og er notuð til að klemma og halda vinnustykkinu við vinnslu. Það tryggir að vinnustykkið haldist vel staðsett á meðan snældan snýst á miklum hraða.
Það eru nokkrar gerðir af chucks notaðar í CNC rennibekkvélum, allt eftir lögun vinnustykkisins og nákvæmni kröfum.
Algengar tegundir eru:
Þriggja-kjálka
Sjálf-miðja spenna sem stillir vinnustykkið sjálfkrafa. Það er mikið notað til að vinna kringlótta eða sexhyrnda hluta.
Fjögurra-kjálka
Hver kjálki hreyfist sjálfstætt, sem gerir spennunni kleift að halda óreglulega löguðum vinnuhlutum eða ná nákvæmri handstillingu.
Collet chuck
Spennuspennur eru notaðar við há-nákvæmni vinnslu á litlum-hlutum í þvermál. Þeir veita framúrskarandi sammiðju og sterkan klemmukraft.
Rétt val á spennu hjálpar til við að bæta vinnslunákvæmni og stöðugleika vinnustykkisins.
Verkfæri virkisturn
Verkfæraturninn er lykilhluti sem geymir mörg skurðarverkfæri og gerir sjálfvirkar verkfærabreytingar kleift við vinnslu. Það snýst eða vísitölur til að staðsetja nauðsynleg tól fyrir mismunandi aðgerðir.
Með því að nota virkisturnkerfi geta CNC rennibekkir framkvæmt mörg vinnsluferli án þess að stöðva vélina. Þetta eykur framleiðslu skilvirkni verulega og dregur úr handvirkum inngripum.
Dæmigerðir virkisturn eru:
Margar verkfærastöðvar (almennt 8, 10 eða 12 verkfæri)
Sjálfvirk flokkun til að velja verkfæri
Mikil staðsetningarnákvæmni
Verkfæraturnar gera CNC rennibekkjum kleift að framkvæma aðgerðir eins og að beygja, snúa, bora, þræða og grópa í einni uppsetningu.
Bakstokkur
Stofninn er staðsettur á móti höfuðstokknum og er aðallega notaður til að styðja við löng eða mjó vinnustykki við vinnslu. Án viðeigandi stuðnings geta langir hlutar beygst eða titrað undir skurðkrafti.
Stofninn inniheldur venjulega hreyfanlega fjöðrun sem heldur miðju til að styðja við endann á vinnustykkinu. Það getur einnig haldið verkfærum eins og borum eða reamers fyrir frekari vinnsluaðgerðir.
Helstu aðgerðir tailstock eru:
Styður langa skafta við beygju
Koma í veg fyrir sveigju og titring vinnustykkis
Halda verkfærum til að bora eða ryðja
Notkun bakstokks bætir vinnslustöðugleika og nákvæmni þegar unnið er með lengri íhluti.
Vagnkerfi
Vagnkerfið stjórnar hreyfingu skurðarverkfærsins meðfram CNC rennibekknum. Það gerir verkfærinu kleift að hreyfa sig nákvæmlega eftir mismunandi ásum til að framkvæma ýmsar beygjuaðgerðir.
Vagnkerfið samanstendur venjulega af nokkrum hlutum:
Hnakkur
Hnakkurinn hreyfist meðfram vélarrúminu og ber krossrennibrautina.
Krossrennibraut
Þverrennibrautin hreyfist hornrétt á snældaásinn og stjórnar skurðardýptinni.
Samsett hvíld
Þessi hluti gerir skurðarverkfærinu kleift að hreyfa sig í sérstökum hornum, sem er gagnlegt fyrir vinnslu á mjókkum eða hornflötum.
Saman gera þessir hlutar nákvæma staðsetningu verkfæra við vinnslu.
Leiðarbrautir
Leiðarbrautir stýra hreyfingu vagnsins og annarra vélahluta meðfram rúminu. Þeir gegna mikilvægu hlutverki við að viðhalda nákvæmni hreyfingar og sléttri notkun vélarinnar.
Það eru tvær algengar gerðir af leiðarbrautum sem notaðar eru í CNC rennibekkjum:
Leiðarbrautir fyrir kassa
Þessir veita framúrskarandi stífni og burðargetu, sem gerir þau hentug fyrir mikla skurð.
Línulegar leiðarbrautir
Þessir bjóða upp á mýkri og hraðari hreyfingu með lægri núningi, sem er tilvalið fyrir háhraða vinnslu.
Hágæða leiðsögubrautir tryggja nákvæma hreyfistýringu og langtíma-endingu.

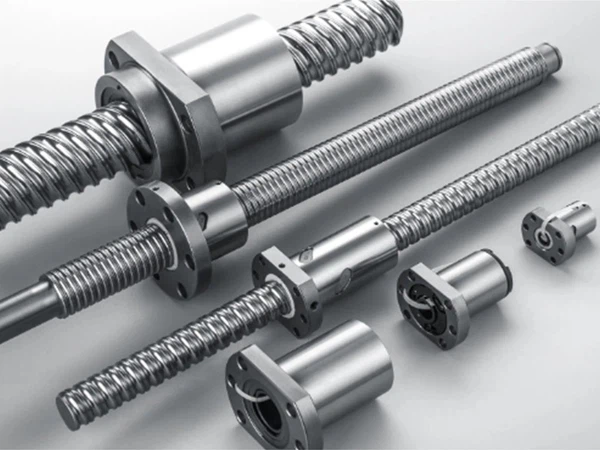

Boltaskrúfur
Kúluskrúfur eru notaðar til að breyta snúningshreyfingu frá servómótorum í nákvæma línulega hreyfingu. Þeir knýja hreyfingu vélaása eins og X-ás og Z-ás.
Kúluskrúfur eru mikið notaðar í CNC vélum vegna þess að þær veita:
Mikil staðsetningarnákvæmni
Lítill núningur og mjúk hreyfing
Lágmarks bakslag
Þessir eiginleikar gera CNC rennibekkjum kleift að ná nákvæmri staðsetningu verkfæra og endurteknum vinnsluniðurstöðum.
CNC stýrikerfi
CNC stýrikerfið er heilinn í CNC rennibekknum. Það les vinnsluforrit og stjórnar hreyfingu vélarinnar í samræmi við forritaðar leiðbeiningar.
CNC kerfið samhæfir ýmsar aðgerðir vélarinnar, þar á meðal:
Snældahraðastýring
Verkfærahreyfing eftir mismunandi ásum
Sjálfvirkar verkfærabreytingar
Skurður færibreytur stjórna
Vinsæl CNC stýrikerfi eru FANUC, Siemens, Mitsubishi og SYNTEC. Áreiðanlegt CNC stýrikerfi tryggir stöðugan rekstur og mikla vinnslu nákvæmni.
CNC rennibekkurinn okkar
Lóðrétt CNC rennibekkur
Lóðréttir rennibekkir, eða VTL, eru ein af hefðbundnu vélategundunum. Þau eru tilvalin fyrir þunga-vinnu á meðalstórum hlutum.
CNC lóðrétt snúningsrennibekkur
CNC lóðrétt rennibekkur okkar er sérstaklega hannaður fyrir miklar-vinnu og stórar-beygjuaðgerðir.
CNC lóðréttur rennibekkur
Lóðréttur CNC rennibekkur er tölvustýrð-vél sem er hönnuð til að vinna stór eða þung verk.
Hvernig CNC rennibekkur hlutar vinna saman?
Allir íhlutir CNC rennibekkur vinna saman til að framkvæma nákvæmar og skilvirkar beygjuaðgerðir. Frá því að halda vinnustykkinu til að stjórna hreyfingu verkfæra, gegnir hver hluti samræmdu hlutverki meðan á vinnsluferlinu stendur.
Í fyrsta lagi les CNC stýrikerfið vinnsluforritið og sendir skipanir til vélarinnar. Snældan, sem staðsett er í höfuðstokknum, byrjar að snúa vinnustykkinu á meðan spennan heldur því tryggilega á sínum stað. Á sama tíma knýja servómótorar og kúluskrúfur vagnakerfið til að færa skurðarverkfærið eftir X-ásnum og Z-ásnum.
Við vinnslu velur verkfæravirkið sjálfkrafa nauðsynlegt skurðarverkfæri fyrir mismunandi aðgerðir eins og snúning, þræðingu eða borun. Ef vinnustykkið er langt veitir bakstokkurinn viðbótarstuðning til að koma í veg fyrir titring eða beygju.
Á meðan tryggja leiðsögurnar slétta og nákvæma hreyfingu vélarhluta, en kælikerfið og flísaflutningskerfið hjálpa til við að viðhalda stöðugu vinnsluumhverfi.
Með samræmdri notkun þessara hluta getur CNC rennibekkur framleitt flókna og -mikla nákvæma íhluti á skilvirkan og stöðugan hátt.
Algeng CNC rennibekkur forrit
CNC rennibekkir eru mikið notaðar í mörgum atvinnugreinum til að framleiða há-nákvæmni sívalningshluta. Hæfni þeirra til að framkvæma beygju-, þræðingar-, borunar- og leiðindaaðgerðir gerir þá að nauðsynlegum búnaði í nútíma framleiðslu.
Bílaiðnaður
Í bílaiðnaðinum eru CNC rennibekkir almennt notaðir til að framleiða hluta eins og drifskaft, bremsuíhluti, bushings og gírhluta. Þessir íhlutir krefjast mikillar nákvæmni og stöðugrar framleiðslugæða.
Aerospace Industry
CNC rennibekkir eru notaðir til að véla íhluta í geimferðum, þar með talið lendingarbúnaðarhluta, nákvæmnisskafta og burðarbúnað. Þessir hlutar krefjast oft þröngra vikmarka og mikils áreiðanleika.
Læknabúnaður
Á læknisfræðilegu sviði framleiða CNC rennibekkir litla og mjög nákvæma íhluti eins og skurðaðgerðartæki, bæklunarígræðslu og lækningatæki.
Vökvakerfi og vökvakerfi
CNC rennibekkir eru mikið notaðir til að framleiða loka, píputengi, tengi og vökvaíhluti sem krefjast nákvæms þræðingar og þéttingarflata.
Rafeindatækni og nákvæmnisíhlutir
Fyrir rafeindatækni og nákvæmnisvélar eru CNC rennibekkir notaðir til að framleiða tengi, skynjarahús og litla vélræna hluta sem krefjast nákvæmra mála og slétt yfirborðsáferð.
Vegna nákvæmni og sjálfvirkni þeirra gegna CNC rennibekkarvélar mikilvægu hlutverki við að framleiða flókna og hágæða hluta í ýmsum atvinnugreinum.
Hvernig á að velja CNC rennibekk vél?
Að velja rétta CNC rennibekkinn er mikilvægt til að ná stöðugum vinnsluárangri og skilvirkri framleiðslu. Valið ætti að byggjast á nokkrum lykilþáttum sem tengjast vinnustykkinu og framleiðslukröfum.
Stærð vinnustykkis
Stærð og þyngd vinnustykkisins ákvarðar nauðsynlega sveifluþvermál, snúningslengd og spennustærð CNC rennibekksins. Stærri hlutar þurfa vélar með sterkari mannvirki og meiri vinnugetu.
Tegund efnis
Mismunandi efni krefjast mismunandi skurðargetu. Harð efni eins og ryðfríu stáli eða títan gætu þurft vél með hærra snúningstogi og sterkari stífni, en mýkri efni eins og ál er hægt að vinna á meiri hraða.
Nákvæmni kröfur
Ef umsóknin krefst þröngra vikmarka og mikillar yfirborðsáferðar er mikilvægt að velja CNC rennibekk með mikilli snælda nákvæmni, nákvæmar kúluskrúfur og stöðugt leiðarkerfi.
Framleiðslumagn
Fyrir mikið-magn framleiðslu geta vélar búnar sjálfvirkum verkfæraturnum, stangafóðrum eða undirspindlum bætt framleiðni verulega og dregið úr handvirkri notkun.
CNC stýrikerfi og áreiðanleiki
Áreiðanlegt CNC stýrikerfi og stöðug uppbygging vélar tryggja langtíma-afköst og auðvelda notkun. Að velja vél með öflugri tækniaðstoð og þjónustu getur einnig dregið úr niður í miðbæ og viðhaldskostnað.
Algengar spurningar
Hverjir eru helstu hlutar CNC rennibekkjarvélar?
Helstu hlutar CNC rennibekksvélar eru rúm, höfuðstokkur, snælda, chuck, verkfæraturn, bakstokkur, flutningskerfi, leiðarbrautir, kúluskrúfur og CNC stýrikerfi. Þessir íhlutir vinna saman til að snúa vinnustykkinu, stjórna hreyfingu verkfæra og tryggja nákvæmar vinnsluaðgerðir.
Hvað gerir snældan í CNC rennibekk?
Snældan er ábyrg fyrir því að snúa vinnustykkinu við vinnslu. Það er staðsett inni í höfuðstokknum og heldur spennunni eða hylki sem klemmir vinnustykkið. Snældahraði og stöðugleiki hafa bein áhrif á skurðafköst, vinnslunákvæmni og yfirborðsáferð.
Hvert er hlutverk verkfæraturnsins?
Verkfæravirkið geymir mörg skurðarverkfæri og vísitölur sjálfkrafa við nauðsynleg verkfæri meðan á vinnslu stendur. Þetta gerir CNC rennibekknum kleift að framkvæma mismunandi aðgerðir eins og að beygja, þræða, bora og grópa án handvirkra verkfæraskipta, sem bætir framleiðni og skilvirkni.
Hver er munurinn á chuck og collet?
Chuck er almennt notaður til að halda stærri vinnustykki og hefur venjulega þrjá eða fjóra kjálka til að klemma. Kolt er aftur á móti hannað fyrir smærri hluta og veitir meiri klemmunarnákvæmni og betri sammiðju. Spengir eru oft notaðir í mikilli-vinnsluforritum.
Af hverju er vélarrúmið mikilvægt í CNC rennibekk?
Vélarrúmið þjónar sem burðarvirki undirstöðu CNC rennibekksins. Það styður helstu íhluti eins og höfuðstokk, vagn og bakstokk. Stíf rúmbygging hjálpar til við að gleypa titring, viðhalda röðun og tryggja stöðuga vinnslu nákvæmni.
Getur CNC rennibekkur framkvæmt aðrar aðgerðir en að snúa?
Já, nútíma CNC rennibekkir geta framkvæmt ýmsar vinnsluaðgerðir umfram snúning. Með eiginleikum eins og lifandi verkfærum og Y-ásmöguleika geta CNC rennibekkir einnig framkvæmt fræsun, borun, töppun og rifaaðgerðir, sem gerir kleift að ljúka mörgum ferlum á einni vél.
Niðurstaða
Skilningur á hlutum CNC rennibekksvélar er nauðsynlegur fyrir alla sem taka þátt í nútíma vinnslu og framleiðslu. Hver íhlutur-frá rúminu og snældunni til virkisturnsins og CNC stýrikerfisins- gegnir mikilvægu hlutverki við að tryggja stöðugan rekstur, vinnslunákvæmni og framleiðsluhagkvæmni.
Þegar þessir hlutar vinna rétt saman getur CNC rennibekkur framkvæmt nákvæmar og áreiðanlegar beygjuaðgerðir fyrir margs konar iðnaðarnotkun. Með því að skilja virkni hvers íhluta geta stjórnendur og framleiðendur bætt vinnsluárangur, dregið úr niður í miðbæ og valið réttu vélina fyrir framleiðsluþarfir þeirra.
