Lýsing

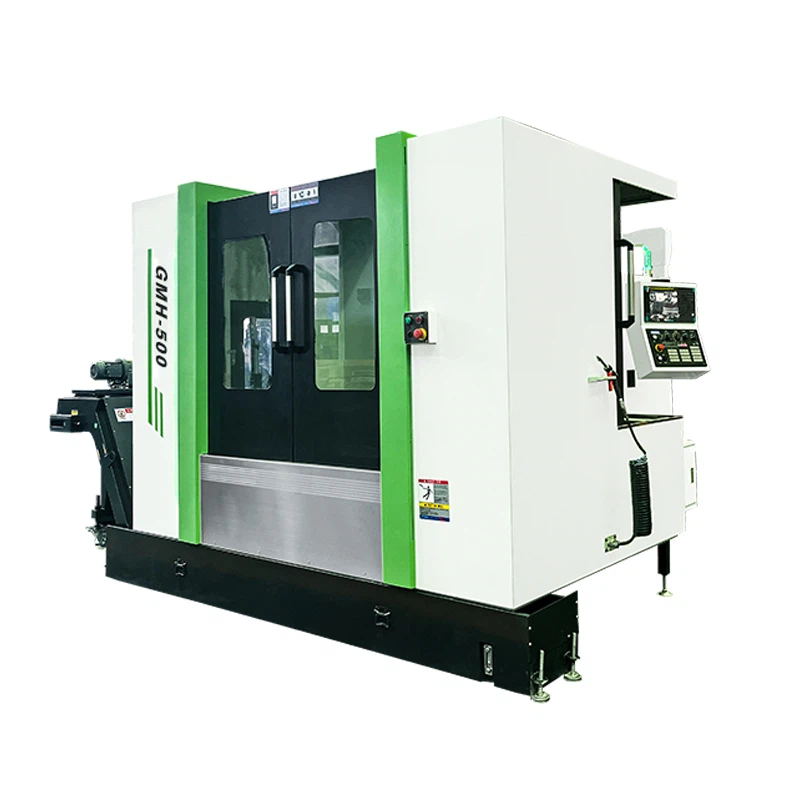

Lárétt vinnslumiðstöð Lýsing

1. Hver ás er búinn innfluttum þungum - skyldumælum, sem tryggir mikla álagsgetu og nákvæmni.
2.. Snælda mótor þessarar HMC vél inniheldur hátt - tog II12/12000 mótor og 150mm þvermál, hátt - stífni snælda frá Taiwan, með hlífðarvökva innsigli og lofti - Breytir tæki. Snældinn nær allt að 15.000 snúninga á mínútu með mikilli nákvæmni.
3.. Allir vélar íhlutir eru frá helstu vörumerkjum iðnaðarins, sem tryggir betri gæði og afköst.

Skipulagseinkenni

	Vélarúm, dálkur Jöfnunar þríhyrningsbyggingu súlunnar, fjöl- lagstífum er raðað til að bæta stöðugleika vélarúmsins. Jákvætt t uppbyggingar rúm, x - ás stigið, stækkað línuleiðbeiningar, stífur stuðningur. Samþykkja hátt - styrk Rexroth Roller Guide, High Load Bearing og Stable Precision.
	Snælda Settu upp 6 hátt - stífni legur; Ytri þvermál 190mm Taiwan Original BBT50 snælda; Snælda loftsblástur til að koma í veg fyrir að hlutir fari inn í snælduna; Snældinn er búinn hringspreyi til að bæta vinnslugæði. Standard Fanuc stóra - togið - breitt - svæði mótor ILP30/8000 er með sterkari þungum - skurðargetu.
	Ljósfræðileg línuleg vog Valfrjálst Heidenhain, Fagor sjón -línulegir mælikvarðar, nákvæmni ± 5um, til að tryggja nákvæmni vélbúnaðar.
	Tvöfaldur skiptiborð/ fjögur - Axis plötuspilari Gerðu þér grein fyrir skiptingu vinnustykkis og bætir skilvirkni vinnslunnar; Vinnuhlutinn er settur úti til að auðvelda klemmu; Mikil stífni álfelgur, klæðið - ónæmt, mikil staðsetningarnákvæmni; Mikil læsing, dregur úr aflögun, ónæmur fyrir mikilli skurði.
	Tól tímarit Með því að nota Taívan innflutt tíðni umbreytingarverkfæri tímaritsins er breytingarhraði verkfæra hraður og stöðugur.

Afköst vélar

Yfirborðsmölun	Stál 45#	Borun göt	Stál 45#	Banka	Stál 45#
Skera dýpt 7mm		Þvermál skútu Ø82		Banka M36
Skútu	Ø120mm*5t	Skútu	Ø68mm*2t	Skútu	M24*3P
Snældahraði	560 rpm	Snældahraði	680 RPM	Snældahraði	200 ára
Fóður	F500	Fóður	F80	Fóður	F600
Breidd	80mm	Breidd	68mm	Breidd	24mm

HMC skipulagseinkenni

Hlutir	Forskrift	Einingar	GMH-500D
Ferðast	X/y/z ás	mm	1100/800/600
	X/y/z ás	mm	100-700
	Snældamiðstöðin til vinnu	mm	-980
	Snælda nef til borðmiðstöðvar		Roller Linear Guideway
	Þrír - Axis Guideway	mm	￠ 900mm
Vinnanlegt	Borðstærð (l*w)	mm	500*500-2
	Hámarkið. Hleðslugeta vinnubekksins	kg	400
	Töfluskráning	NO/MM	1 gráðu *360
Snælda	Snælda mjókkun (líkan/uppsetningarstærð)	mm	BBT40
	Snældahraði	RPM	15000
	Snælda mótor hámarkshraði	RPM	12000
	Snælda drifstilling		Bein tenging
Fæða	X/y/z ás hratt fóður	m/mín	36/36/36
Fæða	Klippa fóður	mm/mín	10000
Verkfæraskipti	Aðferð til að breyta verkfærum		Handleggsgerð (servó drif)
	Meðhöndla forskriftir	tegund	BT40
	Tól getu	Verkfæri	24
	Max. Þvermál verkfæra (aðliggjandi tól)	mm	80
	Max. Þvermál verkfæra (án aðliggjandi tóls)	mm	120
	Lengd verkfæra	mm	300
	Hraðasti verkfæraskipti tími	sek	1.8
Mótor	Snælda mótor	KW	III12/12000
	Þrír ás servó mótor + b ás	KW	is22/3000+ is22b/3000+
	Þrír ás servó mótor + b ás	KW	IS22/3000+ is22/2000
	Klippa vatnsdælu mótor	m/h-m	4-60
Nákvæmni	Staðsetningarnákvæmni	mm	±0.005
Nákvæmni	Endurtekningarhæfni	mm	±0.003
Kraftur krafist	Kraftkröfur	KVA	30
Kraftur krafist	Kröfur um loftgjafa	Kg/cm²	6^8
Ytri víddir	Lengdbreiddhæð	mm	512035603212
Ytri víddir	Þyngd	t	10

Hefðbundin fylgihluti

Armgerð verkfæraskipti	Stíf tappa	Daul leiddi vinnuljós	Snælda nefsloft
Sjálfvirkt smurningarkerfi	Hitaskipti fyrir rafmagnsskáp	LED 3 litarviðvörunarljós	Jafna bolta og púða
Fullt girðing vörður	Kælivökvatankur og flísbakk	M30 Auto Off

Valkostir

Ljósfræðileg línuleg mælikvarði	Tól brotakerfi	Safnari olíuþoka	Snúningsborð
Cts	Keðjutegund flísaflutningskerfi	Olíuskimmer	Vinnustykki og verkfæri rannsaka
