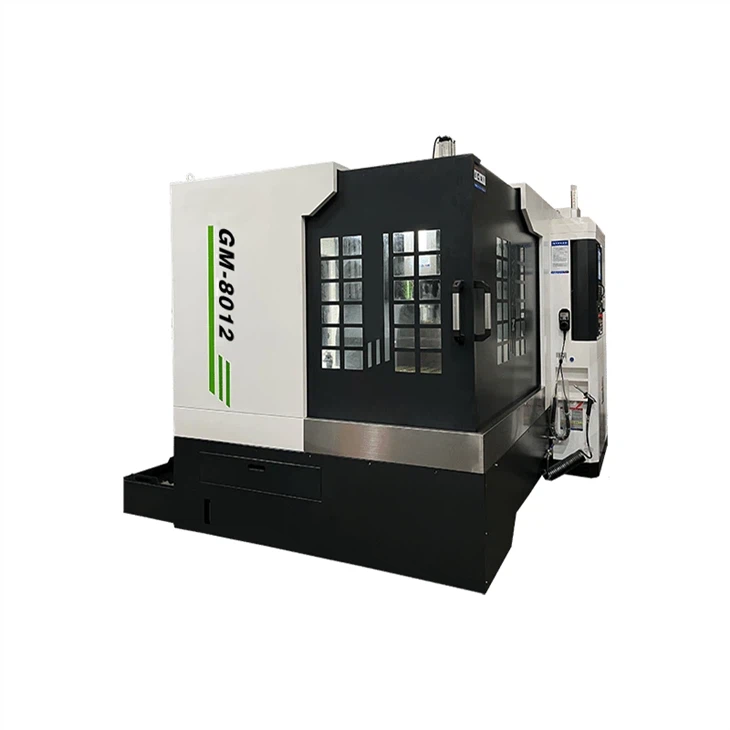

CNC leturgröftur Milling Machine er fjölhæfur tæki sem getur framleitt hátt - nákvæmni form í fjölmörgum efnum. Það er fær um að vinna úr áli, tré, EPS, pólýester og gifsi nákvæmlega og skilvirkan hátt og það er tilvalið fyrir margvíslegar framleiðsluforrit, frá flóknum mótum til ítarlegra frumgerðar.
Lögun
1.
Snældakassinn er búinn stigu gat að innan, rafmagns snældan er sett upp í stigu gatinu og snældakassinn er festur með flans.
2. Vinnubekk
Uppbygging kassans er samþætt með kúluskrúfunni.
3. Ljós línuleg mælikvarði
Valfrjáls Heidenhain og Fagor sjón línulegir mælikvarðar með nákvæmni allt að ± 5 míkron.
4. grunn
Multi - uppbygging veggkassa með flís losunarbúnaði að aftan.
5. Þríhyrningslaga rifbein uppbyggingar kantbrúarinnar
Þríhyrningslaga rifbein uppbyggingar Gantry Bridge er hagnýt ný líkan, sem bætir kraftmikla og kyrrstöðu stífni vélarinnar og bætir vinnslunákvæmni.
6.
7. Uppfært stillingar
Hefðbundið Servo Rotary Tool Library; HSK - e40 rafmagns snælda; Grafít verndarbúnaður; Laser Tool Probe; Söfnunarkerfi olíuþoka, o.fl.
8. Stöðugleiki og nákvæmni
Lokaða - lykkju sjónrænt línuleg kvarði hefur mikla - nákvæmni staðsetningargetu og getur í raun bælað staðsetningarvillur af völdum hitauppstreymis kúluskrúfunnar.
9. Stöðugleiki kerfisins
Búin með Siemens 828D kerfinu, það tryggir stöðugleika og áreiðanleika notkunar vélatækja.
CNC leturgröftur og malunarvélar breytur
|
Líkan |
GM-8012 |
||
|
Efni |
Forskriftir |
Einingar |
|
|
Ferðast |
X/y/z ás |
mm |
800/1200/300 |
|
Snælda nef til vinnu |
mm |
195-495 |
|
|
Þrír - Axis Guideway |
/ |
Línuleg leiðarvísir |
|
|
Hurðarbreidd |
/ |
810 |
|
|
Vinnanlegt |
Vinnustærð (l*w) |
mm |
1200*800 |
|
Hámarks borðálag |
kg |
1000 |
|
|
T - rifa |
mm |
7-18x100 |
|
|
Snælda |
Snælda taper |
tegund |
BT-40 |
|
Snældahraði |
RPM |
15000 |
|
|
Gerð snælda drifsins |
/ |
Smíðað - í |
|
|
Fæða |
Rapid Traverse (x/y/z) |
m/mín |
15/15/12 |
|
Klippa fóður (x/y/z) |
m/mín |
12 |
|
|
Verkfæraskipti |
Verkfæraskipti |
/ |
Carousel Servo ATC |
|
Mótor |
Snælda mótor |
KW |
5.5 |
|
Þrír - Axis servo mótor |
KW |
1.3/3.0/1.3 |
|
|
Nákvæmni |
Nákvæmni |
mm |
±0.005 |
|
Endurtekning |
mm |
±0.003 |
|
|
Kraftur krafist |
Kröfur kröfu |
KVA |
12 |
|
Loftþrýstingskröfur |
kg/cm² |
6^8 |
|
|
Aðrir |
Ytri víddir (l*w*h) |
mm |
3000x2500x2600 |
|
Brúttóþyngd |
t |
6.8 |
|
Venjulegur fylgihluti
|
7.5kW - ER32-24000 |
Kælivökvi og olíuskimmer |
Sjálfvirkt smurningarkerfi |
Sending hugbúnaður og snúrur 20m |
|
Mæling á sjálfvirkri verkfæralengd |
Handhjól (MPG) |
Transformer |
LED 3 litarviðvörunarljós |
|
Snældaolíukælir |
Jafna bolta og púða |
LED vinnuljós |
Handbók um viðhald og rekstur |
|
Fullt girðing vörður |
Verkfærakassi |
Snælda loft og kælivökva |
Hitaskipti fyrir rafmagnsskáp |
Valkostir
|
Safnari olíuþoka |
7.5kW - BT30-24000 |
BBT40-15000 |
Snúningsborð |
|
ATC |
